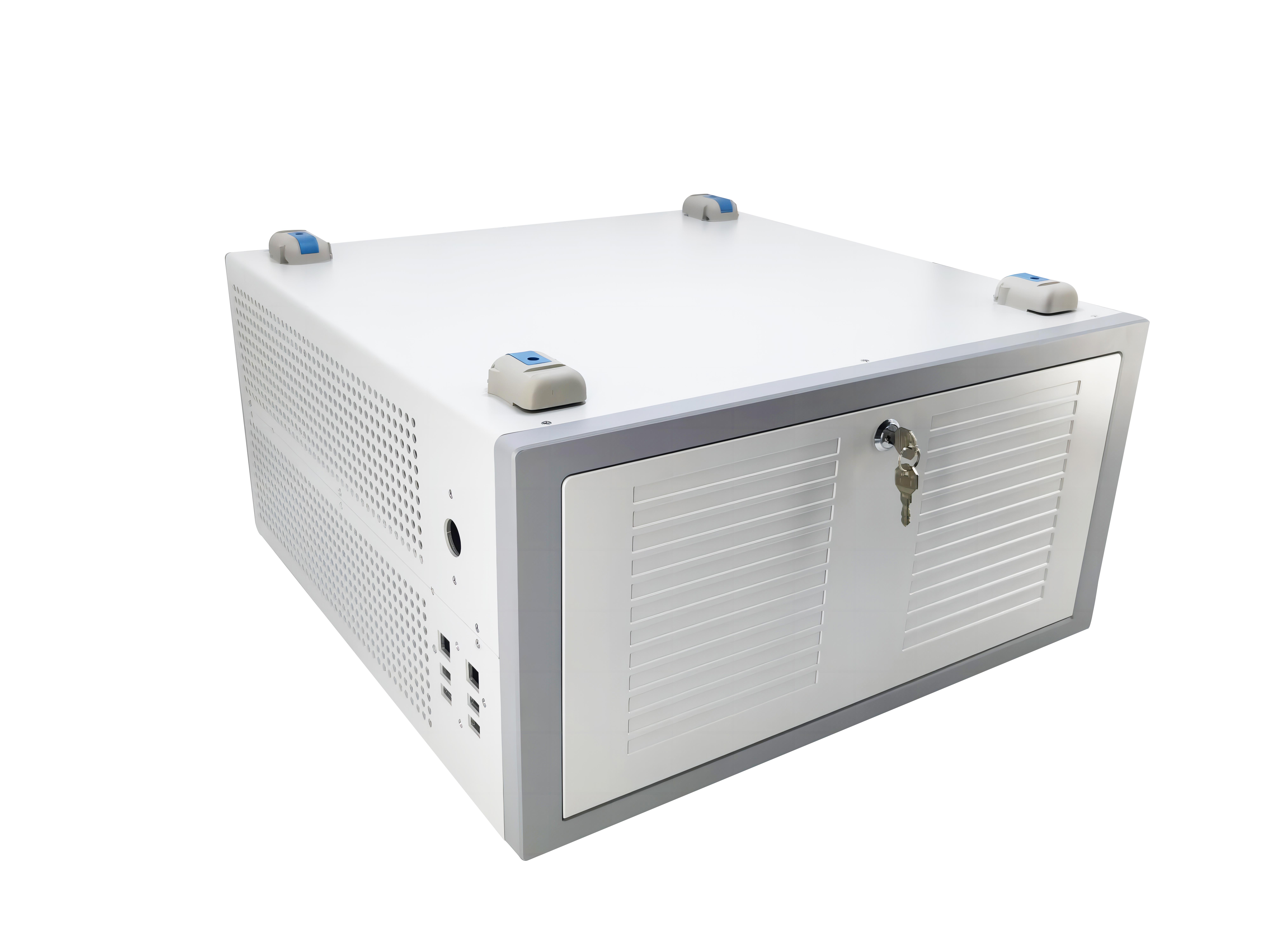

這款非標定制的機箱無論從尺寸還是重量上來說都是大家伙，寬度和深度均超過了500MM，重量有三四十斤，等安裝完所有器件之后，重量估計快趕上一個成年人的體重了。這種尺寸和承載能力，一般的通用機箱是滿足不了的，就算能滿足尺寸和承重，前面板也沒法做成翻蓋式，所以需要根據需求專門設計定制一個儀器機箱。

       前后面板厚度很大，均采用CNC加工，保留必要的厚度，其他能銑掉的就銑掉，保證強度的情況下大幅減重。內部也要盡可能減少承重梁，整機重量很大，要方便安裝。底部安裝板也是承重關鍵，厚度要足夠，防止形變。安裝板和前后面板固定在一起，底部承重梁和安裝板固定在一起，前后兩端和前后面板固定在一起，其他承重梁和前后面板固定在一起。這個內部結構就很簡潔，同時各個部分都是連接在一起，整體強度很高。

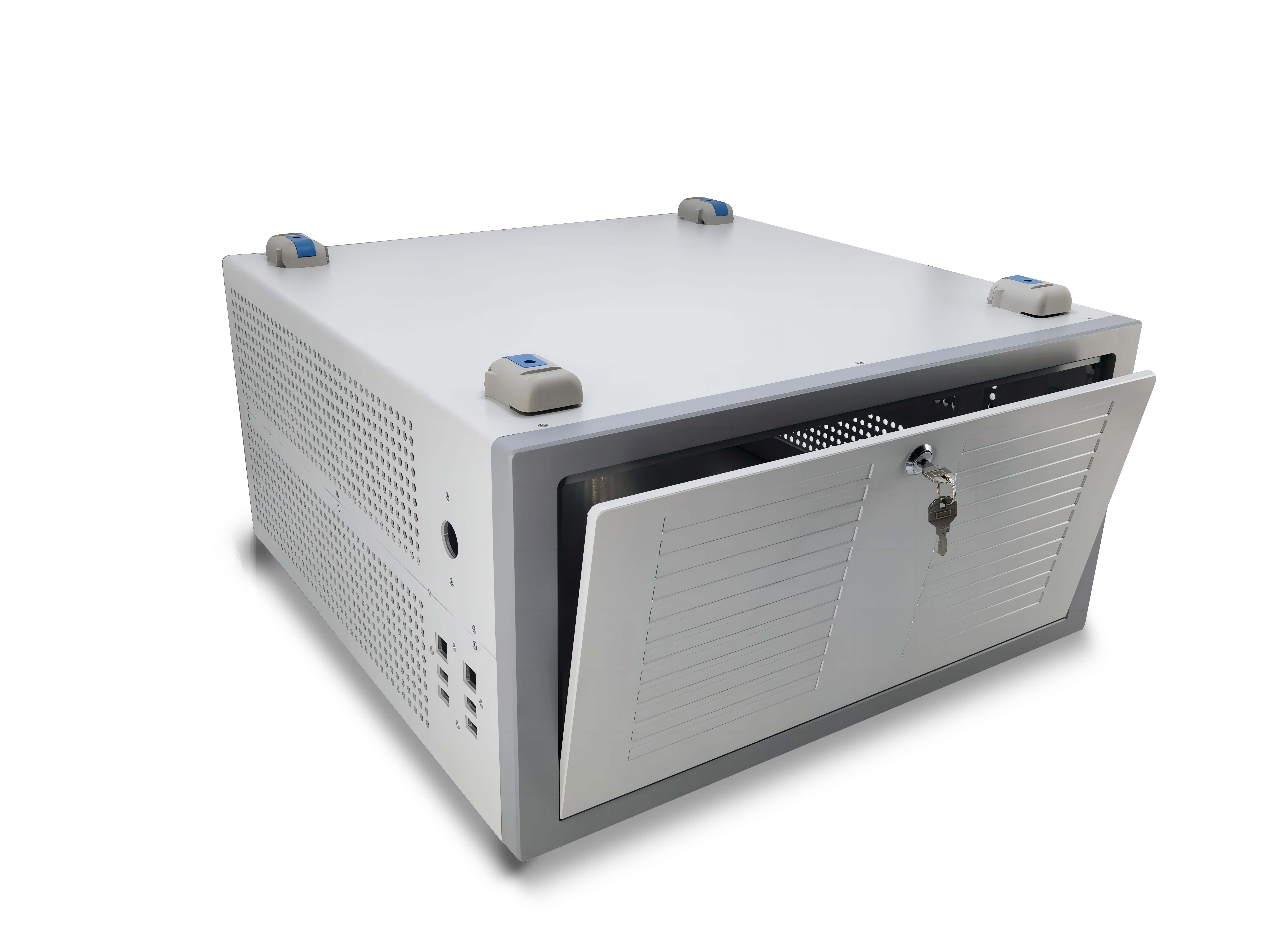

       前面板裝有兩個帶阻尼的鉸鏈，可在任意角度懸停，不會打開后一下子砸下來。上下蓋板采用鈑金折彎，分別和面板以及承重梁固定在一起，增加強度拆裝方便，便于日后維護。側面就有安裝提手的孔，后期可安裝提手，方便搬運。
